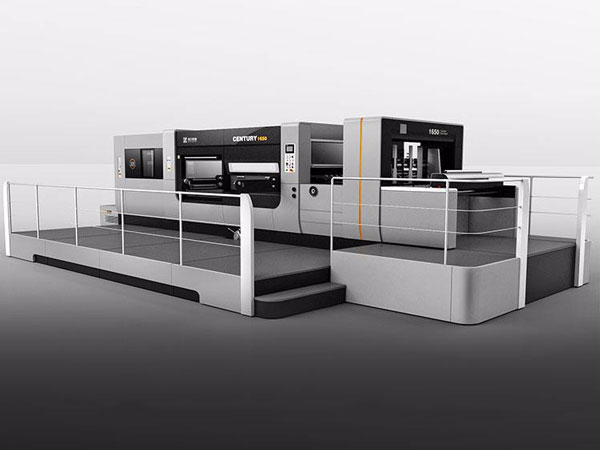

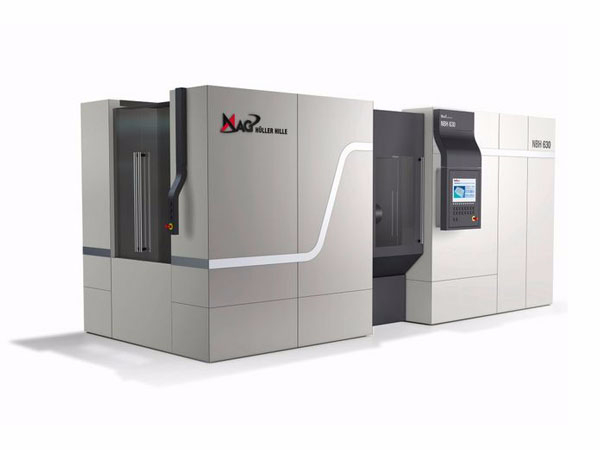

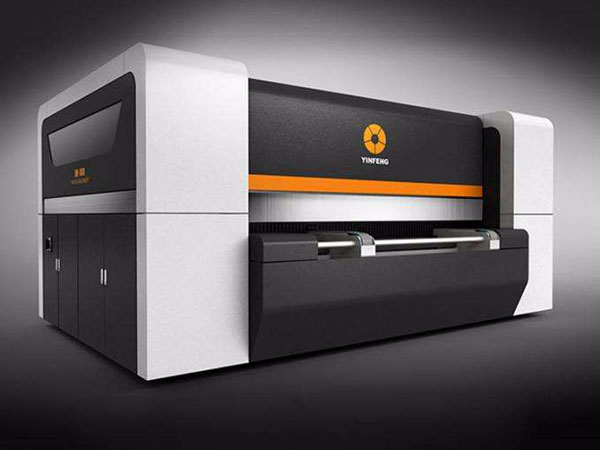

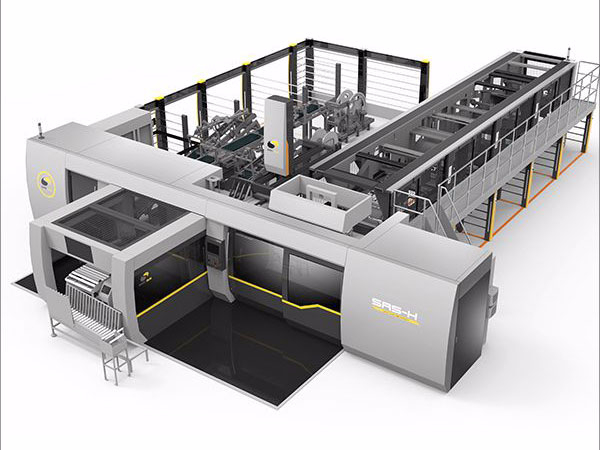

長沙機床防護鈑金加工設計
機床防護罩的實用性
機床防護罩的主體是由鏈板,支撐板,軸銷等部件組成,使電纜或橡膠管與拖鏈之間不產生相對運動,不產生扭曲變形,鏈板經鍍鉻處理,外形效果新穎,結構合理,靈巧強度高,彈性良好,安裝方便,使用可靠,易拆裝。機床防護罩拖鏈外形似坦克鏈,由眾多的單元鏈接組成,鏈接之間轉動自如。相同系列的拖鏈的內高、外高、節距相同,拖鏈內寬、彎曲半徑R可有不同的選擇。
單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。另可提供分隔片,將鏈內空間按需要分隔開。
機床防護罩的保養過程
對機床防護罩的保養一個熟練的操作人員,必須在了解加工零件的要求、工藝路線、機床特性后,方可操縱機床完成各項加工任務。
因此,整理幾項操作要點供參考:
1.為了簡化定位與安,夾具的每個定位面相對加工中心的加工原點,都應有精確的坐標尺寸。
2.為保證零件安裝方位與編程中所選定的工件坐標系及機床坐標系方向一致性,及定向安裝。
3.能經短時間的拆卸,改成適合新工件的夾具。由于加工中心的輔助時間已經壓縮得很短,配套夾具的裝卸不能占用太多時間。
4.夾具應具有盡可能少的元件和較高的剛度。鈑金外殼
5.夾具要盡量敞開,夾緊元件的空間位置能低則低,安裝夾具不能和工步刀具軌跡發生干涉。
6.保證在主軸的行程范圍內使工件的加工內容全部完成。
7.對于有交互工作臺的加工中心,由于工作臺的移動、上托、下托和旋轉等動作,夾具設計必須防止夾具和機床的空間干涉。
8.盡量在一次裝夾中完成所有的加工內容。當非要更換夾緊點時,要特別注意不能因更換夾緊點而破壞定位精度,必要時在工藝文件中說明。鈑金加工廠
9.夾具底面與工作臺的接觸,夾具的底面平面度必須保證在0.01—0.02mm以?xún)?nèi),表面粗糙度不大于Ra3.2um。
機床防護罩制造程序
機床防護罩制造程序、剪料:指材料經過剪板機得到矩形工件的工藝過程。
2、下料:指工件經過LASER切割或數控沖床沖裁的工藝過程。
3、落料:指在普通沖床或其他設備上使用模具加工得到產品形狀的工藝過程。
4、沖孔:指工件由普通沖床和模具加工孔的工藝過程。
5、折彎:指工件由折彎?rùn)C(jī)成型的工藝過程。
6、成形:指在普通沖床或其他設備上使用模具使工件變形的工藝過程。
7、抽孔:也叫“翻邊”,指在普通沖床或其他設備上使用模具對工件形成圓孔邊翻起的工藝過程。
8、攻牙:指在工件上加工出內螺紋的工藝過程。
9、擴孔:指用鉆頭或銑刀把工件上小孔加工為大孔的工藝過程。工程鈑金加工
10、沉孔:指為配合類似沉頭螺釘一類的連接件,而在工件上加工出有錐度的孔的工藝過程。
11、壓鉚:指采用沖床或油壓機把壓鉚螺母、壓鉚螺釘或壓鉚螺母柱等緊固件牢固地壓接在工件上的工藝過程。
12、漲鉚:指先將工件沉孔,再采用沖床或油壓機把漲鉚螺母牢固地壓接在工件上的工藝過程。
13、拉母:指采用類似鉚接的工藝。用拉母槍把拉鉚螺母(POP)等連接件牢固地連接在工件上的工藝過程。
14、拉鉚:指以拉鉚槍為工具用拉釘將兩個或兩個以上工件緊密地連接在一起的工藝過程。
15、鉚接:用鉚釘將兩個或兩個以上工件面對面連接在一起的工藝過程,若是沉頭鉚接,需將工件先進行沉孔。
16、沖凸包:指在沖床或油壓機用模具使工件形成凸起形狀的工藝過程。
17、沖撕裂:也叫“沖橋”,指在沖床或油壓機用模具使工件形成像橋一樣形狀的工藝過程。
18、沖?。褐甘褂媚>咴诠ぜ蠜_出文字、符號或其他印跡的工藝過程。
19、切角:指在沖床或油壓機上使用模具對工件角進行切除的工藝過程。
20、沖網孔:指在普通沖床或或數控沖床上用模具對工件沖出網狀的孔。
21、拍平:指對有一定形狀的工件過渡到平整的工藝過程。
22、鉆孔:指在鉆床或銑床上使用鉆頭對工件進行打孔的工藝過程。
23、倒角:指使用模具、銼刀、打磨機等對工件的尖角進行加工的工藝過程。
24、校平:指工件加工前、后不平整,使用其他的設備對工件進行平整的過程。
25、回牙:指對預先攻有牙的工件進行第二次螺牙的修復的過程。鈑金加工
26、貼保護膜:指使用能保護工件表面的薄膜對工件表面進行防護的工藝過程。
27、撕保護膜:指對工件表面保護薄膜進行的清理過程。
28、校形:指對已加工成形出來的工件進行調整的工藝過程。
29、熱縮:指使用加熱設備(熱風槍、烤箱)對套住工件的塑膠進行緊縮的工藝過程。
30、貼標簽:指把標簽貼到工件指定位置的工藝過程。
31、拉絲:指使用拉絲機和砂帶對工件表面進行的一種紋路處理的過程。
32、拋光:指使用拋光設備對工件表面進行光亮處理的工藝過程。
33、熱處理:指為提高工件的硬度進行特殊處理的工藝過程。
34、去毛刺:指對工件進行鈑金加工過程中,用打磨機、銼刀等工具去除工件毛邊,使工件加工處光滑、平整的工藝過程。
35、氬弧焊:指工件和工件連接由氬弧焊機在工件邊緣或接縫處焊接的工藝過程。其中又分為斷續焊、滿焊等,要在圖紙上標示清楚。
36、碰焊:又稱:“點焊”,是指由碰焊機將工件面對面焊接連接的工藝過程。鈑金外殼
37、植焊:指用植焊槍將植焊螺釘牢固地焊接在工件上的工藝過程。
38、焊接打磨:主要指采用打磨機、銼刀等工具使工件焊疤處光滑、平整的工藝過程。
39、前處理:指工件鈑金加工完成后,在噴漆或噴粉以前,用電解溶液對工件進行除油、除銹及增加工件表面覆膜(如磷化膜)并清洗的工藝過程。
40、刮灰:指采用原子灰彌補工件表面的缺陷如焊接縫隙或凹坑的工藝過程。
41、刮灰打磨:主要指采用平磨機或砂布針對刮灰后的工件,進行表面拋光的工藝過程。
42、噴油:指采用專用噴槍把油漆均勻地噴附于工件表面的工藝過程。
43、噴粉:指采用噴槍把粉末均勻地噴涂在工件表面的工藝過程。
44、絲?。褐赣脤?zhuān)用油墨滲透過特別的網格在工件表面形成文字或圖案的工藝過程。
45、電鍍:指為保護或美觀工件而在工件表面鍍上一層金屬的工藝過程。
46、氧化:指為保護或美觀工件而在工件表面形成氧化膜的工藝過程。
47、噴砂:指通過噴砂機噴砂對工件表面進行處理的工藝過程。
47、組裝:指把兩個以上的工件裝配在一起的工藝過程。鈑金加工廠
48、包裝:指對工件進行防護,便于運輸?shù)倪^(guò)程。
49、其他:斷差、抽形(沖模)、回壓、抽牙(抽孔后攻牙)、沙拉(沉孔)通孔
機床防護罩的挑選和檢測
機床防護罩是可以謹防塵埃及切屑、硬沙粒等進入軌跡,削減硬質顆粒狀的異物對滑動軌面的損傷,可以削減導軌因操作變形對加工精度的影響,堅持機床加工精度。平常生計中,防護罩首要用于維護攝像機和鏡頭,分為室內型和室外型。
東莞市奕銘五金機械制造有限公司
挑選防護罩時應注重:
1)依據裝置方位,正確選用室內或室外防護罩。室內防護罩首要作用是防塵,而室外防護罩除防塵之外,更首要的作用是維護攝像機在各種惡劣自然環境(如雨、雪、低溫、高溫等)下正常作業。因此,室外全天侯防護罩不只具有更嚴厲的密封布局,還具有雨刷、噴淋、升溫文降溫等多種功用。由此決議了室外防護罩的價錢遠高于室內防護罩。需求注重的是,因?yàn)椴糠值貐^(qū)四季溫度改變不大,均在攝像機的作業溫度內,這樣可選用不帶恒溫功用的一般室外防護罩,以削減本錢。鈑金外殼
2)選用相應尺度的機床防護罩。防護罩尺度應大于攝像機和鏡頭尺度之和,不然,攝像機和鏡頭無法裝入。
3)如選用帶恒溫功用的防護罩,應思考給防護罩的供電問題;選用帶雨刷功用的防護罩,若是有解碼器,可通過解碼器操控,若是沒有解碼器,應思考增加繼電器來操控。
奕銘防護罩與機床防護罩的區別
奕銘防護罩與機床防護罩的區別
防護罩與機床防護罩的區別壓鉚螺母柱又稱壓鉚螺柱或螺母柱,是應用于鈑金、薄板、機箱、機柜的一種緊固件,壓鉚螺母柱其外形一端呈六角形,另一端為圓柱狀,六角邊與圓柱狀中間有一道退刀槽,其內形為內螺紋,通過壓力機將六角頭壓入薄板的預置孔內(預置孔的孔徑一般略大于壓鉚螺柱的圓柱外徑)使孔的周邊產生塑性變形,變形部分被擠入壓鉚螺母柱的退刀槽內,使壓鉚螺母柱鉚緊于薄板上,從而在薄板上形成一下有效固定的內螺紋。
東莞市奕銘五金機械制造有限公司
壓鉚螺母柱從材質和內螺紋的形式上分為快削鋼通孔壓鉚螺母柱SO型、不銹鋼通孔壓鉚螺母柱SOS型、快削鋼盲孔壓鉚螺母柱BSO型和不銹鋼盲孔壓鉚螺母柱BSOS型四種,分別應用于不同的使用環境。 工程鈑金加工
壓鉚螺母柱沒有特定的國家標準,早期的生產商來自于美國,被引入國內后逐步形成了今天的行業標準。國內的生產商大多來自于江蘇的蘇州和廣東的東莞等地區拉伸攻絲又叫引伸攻絲、翻邊攻絲主要應用于鈑金件上,由于鈑金件較薄,直接攻絲的話螺紋短,容易脫扣,所以在鈑金件上先沖一個底孔(根據螺紋規格確定),然后用專用的拉伸模具(一般在普通沖床上)沖出,簡單點說就是把孔沖凹下去,孔的高度(壁厚)加長,然后攻絲,使它達到增長螺紋長度的目的。4MM厚的鈑金折彎,彎角處是否需要切槽? 如果需要,要切多大?鈑金行業里像這種為減小R角,或一邊尺寸很小,而折彎尺寸不能達到,容易滑邊的。折彎前就先做一條工藝縫,通俗叫法為壓線,就是用折彎刀將板材的折彎線處先壓一刀,使其形成V字形狀,具體尺寸與板厚,角度,材質有關,不過差別不會很大,像你這個尺寸的,總深度有1.8-2.0毫米就可以了,然后再折彎。這樣折彎出來的板材R角會很小,能加工很小的折彎尺寸,但容易斷裂,不宜采用!折彎處切槽目的是為了減小R角,如果充許存在一定的R角那就不必切槽,如果想消除R角就得切槽。R角小于1/2板材厚度得切槽。R角充許大于1/2板材厚度不必切槽。鈑金加工廠
鈑金工藝一般來說基本設備包括剪板機(Shear Machine)、數控沖床(CNC Punching Machine)/激光、等離子、水射流切割機(Cutting Machine)、折彎?rùn)C(jī)(Bending Machine)、鉆床以及各種輔助設備如:開卷機、校平機、去毛刺機、點焊機等。
通常,鈑金工藝最重要的四個步驟是剪、沖/切/、折/卷,焊接,表面處理等。
鈑金有時也作扳金,這個詞來源于英文platemetal,一般是將一些金屬薄板通過手工或模具沖壓使其產生塑性變形,形成所希望的形狀和尺寸,并可進一步通過焊接或少量的機械加工形成更復雜的零件,比如家庭中常用的煙囪,鐵皮爐,還有汽車外殼都是鈑金件。
金屬板材加工就叫鈑金加工。具體譬如利用板材制作煙囪、鐵桶、油箱油壺、通風管道、彎頭大小頭、天圓地方、漏斗形等,主要工序是剪切、折彎扣邊、彎曲成型、焊接、鉚接等,需要一定幾何知識。
鈑金件就是薄板五金件,也就是可以通過沖壓,彎曲,拉伸等手段來加工的零件,一個大體的定義就是-
在加工過程中厚度不變的零件. 相對應的是鑄造件,鍛壓件,機械加工零件等,比如說汽車的外面的鐵殼就是鈑金件,不銹鋼做的一些櫥具也是鈑金件。
現代鈑金工藝包括:是燈絲電源繞組、激光切割、重型加工、金屬粘結、金屬拉拔、等離子切割、精密焊接、輥軋成型、金屬板材彎曲成型、模鍛、水噴射切割、精密焊接等。
鈑金件的表面處理也是鈑金加工過程非常重要的一環,因?yàn)樗蟹乐沽慵P,美化產品的外觀等作用。鈑金件的表面前處理的作用主要是去油污,氧化皮,鐵銹等,它為表面后處理作準備,而后處理主要是噴(烤)漆,噴塑以及鍍防銹層等。
3D軟件中,SolidWorks、UG、Pro/E、SolidEdge、TopSolid、CATIA等都有鈑金件一項,主要是通過對3D圖形的編輯而得到板金件加工所需的數據(如展開圖,折彎線等)以及為數控沖床(CNC Punching Machine)/激光、等離子、水射流切割機(Laser,Plasma,Waterjet Cutting Machine)/復合機(Combination Machine)以及數控折彎?rùn)C(jī)(CNC Bending Machine)等提供數據。
